Projekt architektoniczno-budowlany to jeden z kluczowych dokumentów, bez którego nie można rozpocząć budowy. Zrozumienie jego zawartości jest niezbędne dla każdego inwestora, aby świadomie przejść przez proces formalności i realizacji. W tym artykule wyjaśnię, co dokładnie powinien zawierać projekt architektoniczno-budowlany zgodnie z polskim Prawem budowlanym. Dowiesz się, dlaczego jest on kluczowy dla Twojej inwestycji i jak odczytywać jego poszczególne części, aby świadomie uczestniczyć w procesie budowy.
Nowe Prawo Budowlane: Dlaczego projekt budowlany ma teraz 3 części?
Zgodnie ze znowelizowanymi przepisami Prawa budowlanego, projekt budowlany przeszedł znaczącą transformację i obecnie składa się z trzech integralnych części. Ta zmiana została wprowadzona, aby usprawnić proces budowlany i zapewnić większą przejrzystość na każdym etapie. Dla inwestora oznacza to potrzebę przygotowania szerszej dokumentacji, ale jednocześnie daje lepszą kontrolę nad kształtem i realizacją inwestycji. Projekt architektoniczno-budowlany, wraz z projektem zagospodarowania działki lub terenu, jest absolutnie niezbędny do uzyskania pozwolenia na budowę. Bez tych dwóch elementów nie można rozpocząć formalności związanych z budową.
Projekt zagospodarowania działki lub terenu: fundament formalności
Projekt zagospodarowania działki lub terenu (PZT) to pierwsza z trzech części składowych projektu budowlanego. Jego główną rolą jest określenie, w jaki sposób planowany obiekt budowlany będzie usytuowany na działce, a także jak wpisuje się w otoczenie. PZT zawiera między innymi informacje dotyczące granic działki, usytuowania projektowanego budynku, układu komunikacji (dróg, dojść), infrastruktury technicznej (przyłączy mediów), a także elementów małej architektury. Jest to dokument niezbędny do uzyskania pozwolenia na budowę, ponieważ pokazuje, jak inwestycja będzie funkcjonować w kontekście przestrzeni.
Projekt architektoniczno-budowlany: serce inwestycji
Projekt architektoniczno-budowlany stanowi serce całej inwestycji. To w nim precyzyjnie określona zostaje funkcja, forma oraz konstrukcja projektowanego obiektu budowlanego. Nie ogranicza się jednak tylko do tych aspektów. Projekt ten określa również jego charakterystykę energetyczną i ekologiczną, a także proponuje konkretne rozwiązania materiałowe i techniczne, które będą zastosowane podczas budowy. Jest to najbardziej szczegółowy opis samego budynku, jego wyglądu i sposobu jego wykonania.
Projekt techniczny: szczegóły dla wykonawców
Projekt techniczny to trzecia część składowa projektu budowlanego, która jest wymagana na etapie realizacji inwestycji, a nie na etapie składania wniosku o pozwolenie na budowę. Zawiera on bardzo szczegółowe rozwiązania konstrukcyjne, instalacyjne i technologiczne, które są niezbędne dla wykonawców do prawidłowego przeprowadzenia robót budowlanych. Projekt techniczny jest niejako rozwinięciem założeń zawartych w projekcie architektoniczno-budowlanym, dostarczając wykonawcom wszystkich niezbędnych informacji do precyzyjnego wykonania każdego elementu budowy.
Sedno sprawy: Co musi zawierać projekt architektoniczno-budowlany?
Przejdźmy teraz do sedna, czyli do szczegółowej analizy zawartości projektu architektoniczno-budowlanego. Zgodnie z rozporządzeniem Ministra Rozwoju w sprawie szczegółowego zakresu i formy projektu budowlanego, dokument ten składa się z dwóch głównych części: części opisowej i części rysunkowej. Obie te części są równie ważne i wzajemnie się uzupełniają, tworząc kompletny obraz planowanej inwestycji.
Część opisowa czyli co architekt musi opisać słowami?
Część opisowa projektu architektoniczno-budowlanego ma na celu szczegółowe słowne przedstawienie wszystkich kluczowych aspektów obiektu, które nie mogą być w pełni lub jednoznacznie przedstawione na rysunkach. To tutaj znajdziemy wyczerpujące informacje dotyczące funkcji, parametrów, zastosowanych materiałów i rozwiązań technicznych. Jest to swoisty "instruktaż" dla inwestora i przyszłych wykonawców, wyjaśniający, jak ma wyglądać i funkcjonować budynek.
Część rysunkowa czyli zobacz swój przyszły dom na papierze
Z kolei część rysunkowa projektu architektoniczno-budowlanego służy wizualnemu przedstawieniu obiektu. Dzięki niej możemy zobaczyć jego układ, konstrukcję i wygląd zewnętrzny. Rysunki te pozwalają na zrozumienie projektu w przestrzeni, pokazując, jak poszczególne elementy łączą się ze sobą i jak budynek będzie prezentował się z różnych perspektyw. Wszystkie elementy projektu, zarówno opisowe, jak i rysunkowe, muszą być ze sobą spójne.
Kluczowe elementy części opisowej, na które musisz zwrócić uwagę
Część opisowa projektu architektoniczno-budowlanego jest bardzo obszerna i zawiera wiele istotnych informacji. Oprócz ogólnych punktów, takich jak rodzaj i kategoria obiektu, zamierzony sposób jego użytkowania i program użytkowy, czy warunki ochrony przeciwpożarowej, znajdziemy tam również opinię geotechniczną oraz sposób posadowienia obiektu. Te ostatnie są kluczowe dla bezpieczeństwa i stabilności całej konstrukcji. Przyjrzyjmy się teraz bliżej poszczególnym elementom.
Układ przestrzenny i forma: Jak będzie wyglądał Twój budynek?
Opis układu przestrzennego, formy architektonicznej i wyglądu zewnętrznego obiektu to jedne z pierwszych informacji, które znajdziemy w części opisowej. Architekt przedstawia tutaj, jak rozmieszczone będą poszczególne pomieszczenia, jak kształtować się będą bryła budynku, a także jakie materiały wykończeniowe i jaka kolorystyka elewacji zostaną zastosowane. Te elementy są niezwykle ważne dla inwestora, ponieważ bezpośrednio wpływają na estetykę i funkcjonalność przyszłego domu.
Charakterystyczne parametry: Kubatura, powierzchnie i ich znaczenie
W części opisowej projektu znajdziemy również zestawienie charakterystycznych parametrów budynku. Należą do nich między innymi kubatura, czyli całkowita objętość budynku, zestawienie powierzchni (użytkowej, zabudowy, całkowitej) oraz wysokość obiektu. Te dane są kluczowe nie tylko dla oceny skali inwestycji, ale również dla jej zgodności z przepisami, np. z zapisami Miejscowego Planu Zagospodarowania Przestrzennego.
Rozwiązania materiałowe i konstrukcyjne: Z czego powstanie Twój dom?
Kolejnym ważnym elementem części opisowej jest szczegółowy opis rozwiązań konstrukcyjnych i materiałowych. Architekt określa tutaj, jakie materiały zostaną użyte do budowy fundamentów, ścian, stropów czy dachu, a także jakie technologie konstrukcyjne zostaną zastosowane. Te informacje mają bezpośredni wpływ na trwałość, bezpieczeństwo, koszty budowy, a także na późniejsze koszty eksploatacji budynku.
Charakterystyka energetyczna: Klucz do niższych rachunków
W dzisiejszych czasach niezwykle ważna jest charakterystyka energetyczna budynku. Projekt architektoniczno-budowlany musi zawierać informacje dotyczące zapotrzebowania budynku na energię, izolacyjności cieplnej przegród, efektywności systemów grzewczych i wentylacyjnych. Dobra charakterystyka energetyczna przekłada się na niższe rachunki za ogrzewanie i prąd, a także na mniejszy wpływ inwestycji na środowisko. Jest to również wymóg prawny.

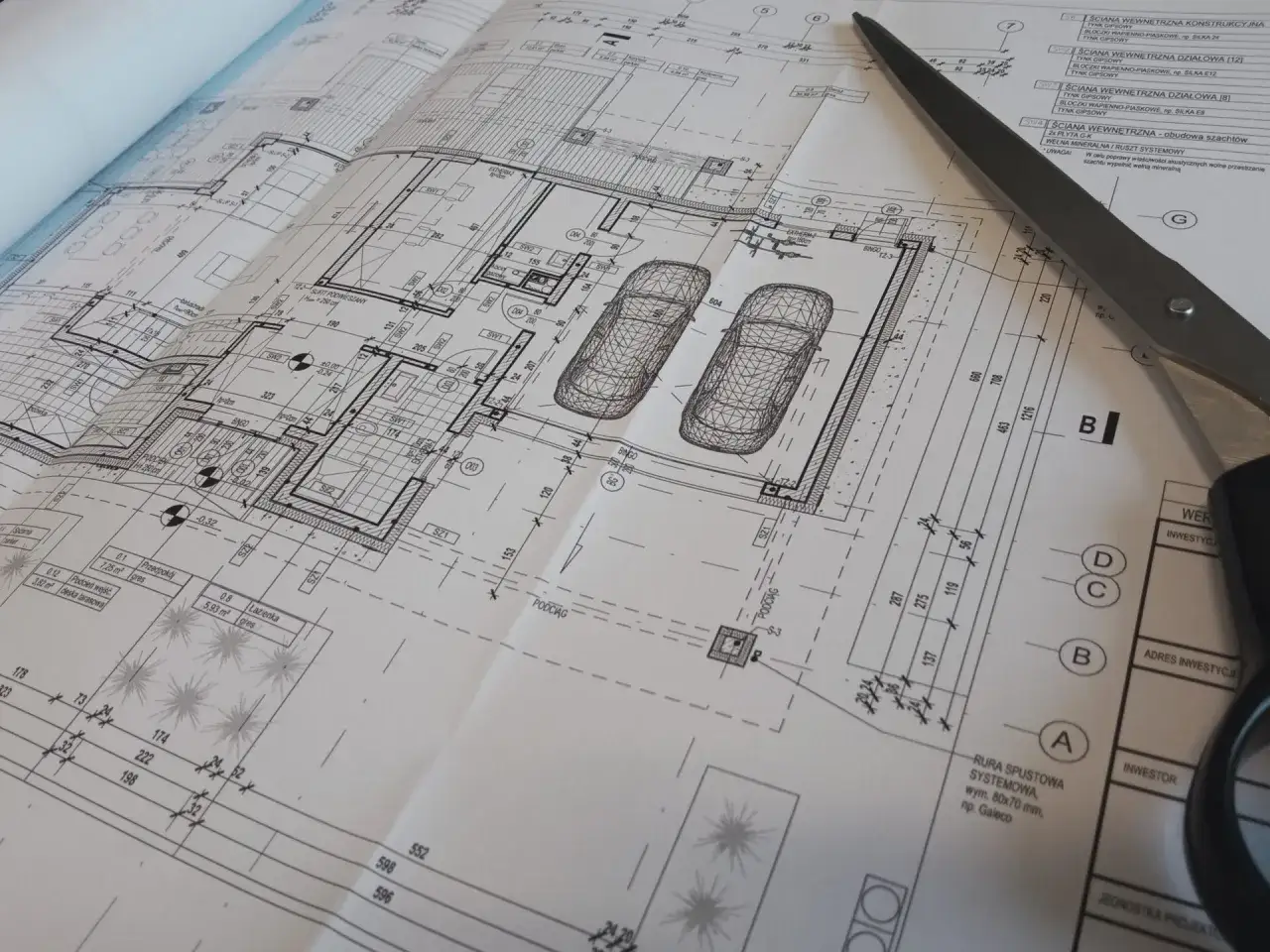

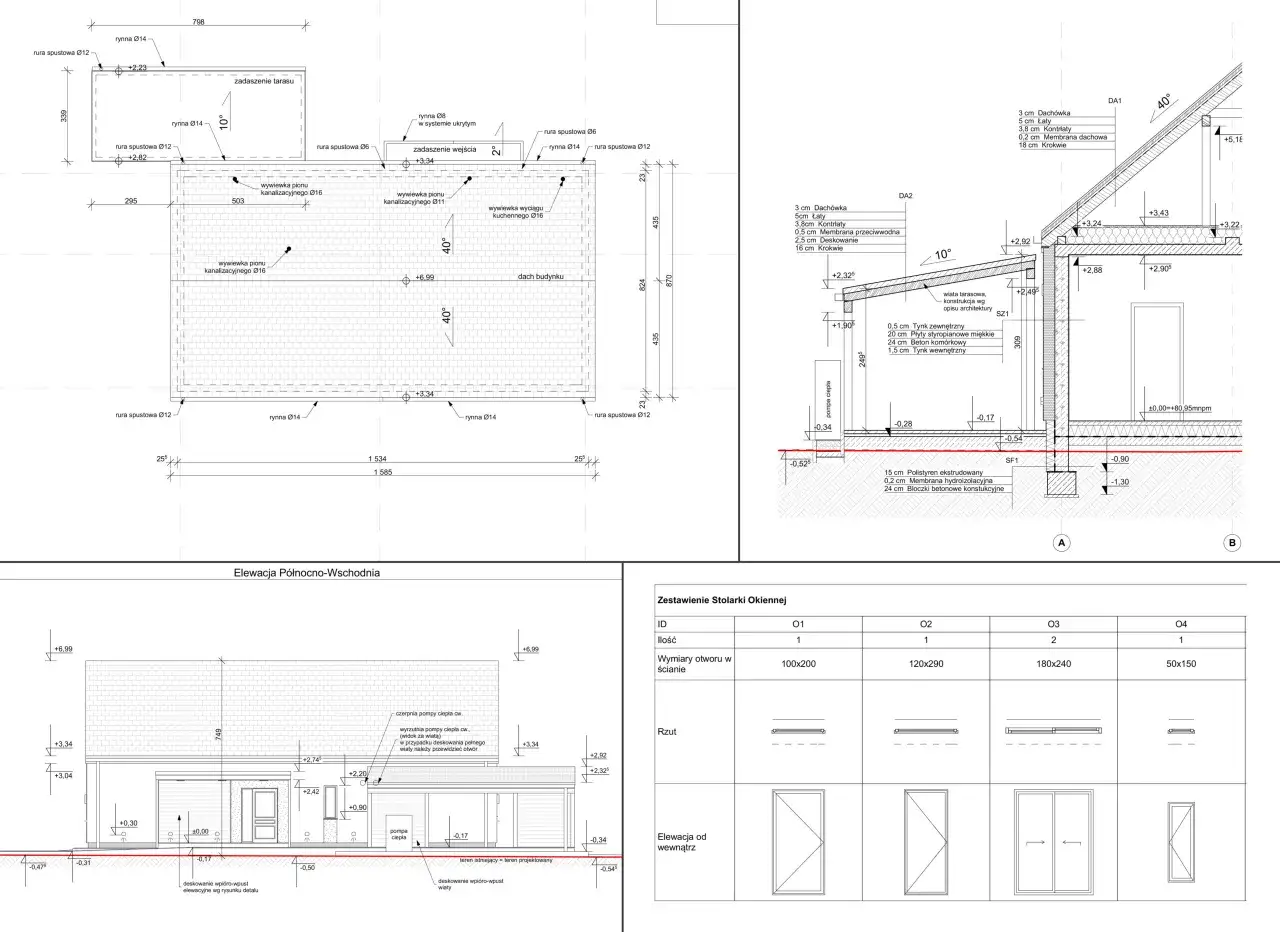

Jak czytać część rysunkową projektu? Przewodnik dla inwestora
Część rysunkowa projektu architektoniczno-budowlanego jest równie ważna jak część opisowa. Jej główną rolą jest wizualizacja projektu, która pozwala inwestorowi i wykonawcom na dokładne zrozumienie układu przestrzennego, konstrukcji i wyglądu zewnętrznego budynku. Wszystkie elementy zawarte w części rysunkowej muszą być spójne z częścią opisową oraz przygotowane zgodnie z obowiązującymi normami i przepisami prawa budowlanego.
Rzuty kondygnacji: Zrozum układ funkcjonalny pomieszczeń
- Rzuty przedstawiają wszystkie charakterystyczne poziomy budynku, takie jak fundamenty, piwnica, parter, piętra czy poddasze.
- Są one wykonywane w określonej skali (np. 1:50, 1:100), która jest kluczowa dla prawidłowego odczytania wymiarów i proporcji. Skala ta pozwala na dokładne przedstawienie układu funkcjonalno-przestrzennego.
- Analizując rzuty, zwróć uwagę na rozmieszczenie ścian nośnych i działowych, lokalizację okien i drzwi, a także na przeznaczenie poszczególnych pomieszczeń. Pozwoli Ci to ocenić funkcjonalność układu i dopasowanie go do Twoich potrzeb.

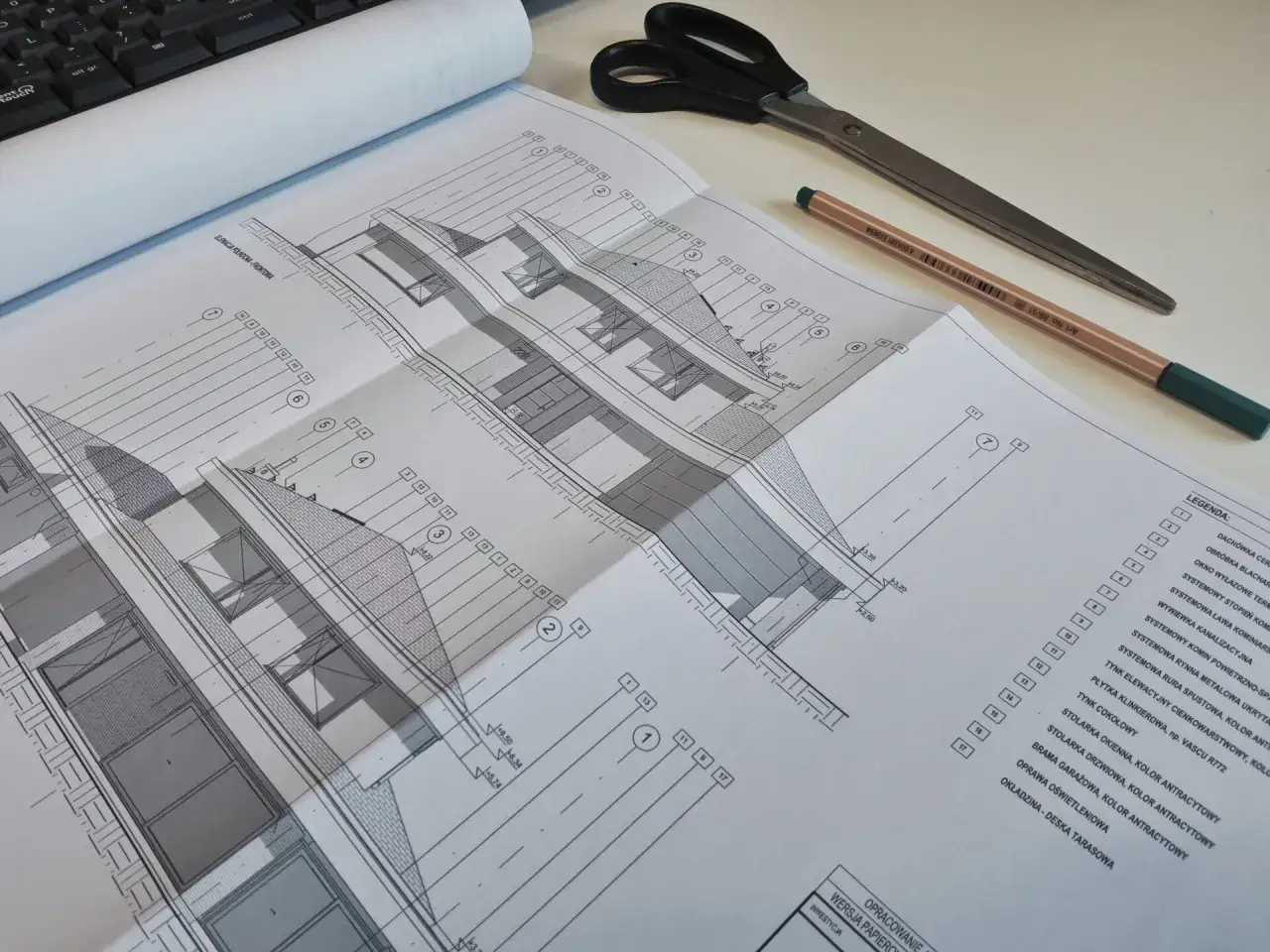

Przekroje: Zobacz budynek "w plasterkach" od fundamentów po dach
- Przekroje to pionowe przecięcia budynku, które ukazują jego wewnętrzną strukturę.
- Pokazują one układ konstrukcyjny, sposób powiązania budynku z podłożem (fundamenty), wysokość poszczególnych kondygnacji, a także konstrukcję dachu.
- Przekroje są nieocenione dla zrozumienia konstrukcji budynku i jego detali technicznych, takich jak grubości ścian, stropów czy izolacji.
Elewacje i rzut dachu: Dokładny wygląd zewnętrzny Twojego domu
- Elewacje to widoki zewnętrzne budynku ze wszystkich stron świata (północnej, południowej, wschodniej, zachodniej).
- Określają one materiały wykończeniowe, kolorystykę elewacji, a także rozmieszczenie i wygląd okien i drzwi zewnętrznych.
- Rzut dachu lub przekrycia pokazuje jego kształt, spadki, a także rozmieszczenie elementów takich jak kominy czy okna dachowe. Jest to kluczowe dla zrozumienia, jak będzie wyglądał dach i jak będzie odprowadzał wodę.
Do czego jest Ci potrzebny projekt architektoniczno-budowlany? Kluczowy dokument do pozwolenia na budowę
Projekt architektoniczno-budowlany odgrywa centralną rolę w całym procesie inwestycyjnym. Jest to dokument, który stanowi podstawę do uzyskania pozwolenia na budowę, a bez niego żadne prace budowlane nie mogą się rozpocząć. Jego dokładne przygotowanie i zgodność z przepisami są kluczowe dla sprawnego przebiegu dalszych etapów.
Rola projektu w procesie uzyskiwania pozwolenia na budowę
W procedurze uzyskiwania pozwolenia na budowę, projekt architektoniczno-budowlany jest dokładnie weryfikowany przez urząd. Urzędnicy sprawdzają, czy projekt jest zgodny z przepisami prawa budowlanego, miejscowymi planami zagospodarowania przestrzennego lub warunkami zabudowy. Analizowane są również kluczowe parametry techniczne i funkcjonalne obiektu. Pozytywna weryfikacja projektu jest warunkiem wydania pozwolenia na budowę.
Czy gotowy projekt domu jest już projektem architektoniczno-budowlanym?
Często pojawia się nieporozumienie dotyczące gotowych projektów domów, zwanych projektami katalogowymi. Należy podkreślić, że taki projekt jest jedynie bazą, która musi zostać zaadaptowana przez uprawnionego architekta do konkretnej działki i jej warunków. Dopiero po takiej adaptacji, uwzględniającej specyfikę terenu (np. ukształtowanie, warunki gruntowe, otoczenie), staje się on pełnoprawnym projektem architektoniczno-budowlanym, który można złożyć w urzędzie.
Projekt architektoniczno-budowlany a pozostałe części czego w nim nie znajdziesz?
Aby w pełni zrozumieć rolę projektu architektoniczno-budowlanego, warto odróżnić go od pozostałych dwóch części projektu budowlanego. Zrozumienie tych różnic jest kluczowe dla każdego inwestora, aby wiedzieć, jakiego rodzaju informacji szukać w poszczególnych dokumentach.
Co odróżnia go od projektu zagospodarowania działki lub terenu?
Główna różnica polega na przedmiocie opracowania. Projekt architektoniczno-budowlany skupia się na samym obiekcie budowlanym jego funkcji, formie, konstrukcji i wyglądzie. Natomiast projekt zagospodarowania działki lub terenu (PZT) koncentruje się na umiejscowieniu tego obiektu na działce, jego relacji z otoczeniem, układzie komunikacyjnym i infrastrukturze. PZT pokazuje, gdzie budynek stanie, a projekt architektoniczno-budowlany opisuje, jak ten budynek będzie wyglądał i funkcjonował.
Co odróżnia go od projektu technicznego i kiedy jest on potrzebny?
Projekt techniczny zawiera bardzo szczegółowe rozwiązania konstrukcyjne, instalacyjne (elektryczne, wodno-kanalizacyjne, gazowe, wentylacyjne) i technologiczne. Jest on niezbędny dla wykonawców na etapie budowy, dostarczając im dokładnych wytycznych do realizacji. Projekt architektoniczno-budowlany natomiast określa ogólne założenia i rozwiązania, które są wystarczające do uzyskania pozwolenia na budowę. Projekt techniczny nie jest wymagany na etapie składania wniosku o pozwolenie na budowę, ale jest obligatoryjny przed rozpoczęciem robót budowlanych.
Najczęstsze błędy i niedopatrzenia w projekcie jak ich uniknąć?
Dokładne sprawdzenie projektu architektoniczno-budowlanego przed złożeniem go w urzędzie może zaoszczędzić inwestorowi wiele czasu, nerwów i pieniędzy. Niestety, błędy i niedopatrzenia w dokumentacji zdarzają się nierzadko. Oto kilka kluczowych kwestii, na które warto zwrócić uwagę.
Sprawdź zgodność z Miejscowym Planem lub Warunkami Zabudowy
To absolutna podstawa. Zawsze weryfikuj, czy projekt architektoniczno-budowlany jest zgodny z obowiązującym Miejscowym Planem Zagospodarowania Przestrzennego (MPZP) lub wydanych dla danego terenu Warunkami Zabudowy (WZ). Niezgodność może skutkować odrzuceniem wniosku o pozwolenie na budowę lub koniecznością kosztownych zmian w projekcie.
Weryfikacja parametrów użytkowych czy na pewno wszystko się zgadza?
Zachęcam do dokładnego sprawdzenia wszystkich parametrów użytkowych, takich jak powierzchnie poszczególnych pomieszczeń, ich wysokość, czy liczba pokoi. Upewnij się, że odpowiadają one Twoim rzeczywistym potrzebom i oczekiwaniom. Czasem drobne zmiany w układzie funkcjonalnym mogą znacząco wpłynąć na komfort użytkowania budynku.
Przeczytaj również: Jak napisać plan rozbiórki budynku, unikając najczęstszych błędów
Upewnij się, że projekt jest kompletny przed złożeniem w urzędzie
Kompletność projektu jest kluczowa. Upewnij się, że do projektu architektoniczno-budowlanego dołączone są wszystkie wymagane dokumenty i załączniki, takie jak opinia geotechniczna, uzgodnienia, pozwolenia czy inne dokumenty wymagane przepisami. Brak któregokolwiek z nich może skutkować wezwaniem do uzupełnienia dokumentacji, co opóźni cały proces.
