Układ konstrukcyjny budynku to celowo zaprojektowany i połączony ze sobą zestaw elementów konstrukcyjnych, którego głównym zadaniem jest bezpieczne przenoszenie wszelkich obciążeń stałych, zmiennych, np. od wiatru czy śniegu na grunt. Zapewnia on stateczność, sztywność i trwałość całej budowli. Zrozumienie, jak działa ta fundamentalna struktura, jest absolutnie kluczowe dla każdego, kto planuje budowę domu, niezależnie od jego skali czy przeznaczenia.
Dlaczego wiedza o układzie konstrukcyjnym jest tak ważna przed rozpoczęciem inwestycji? Ponieważ to właśnie konstrukcja nośna odpowiada za bezpieczeństwo wszystkich użytkowników obiektu. Jej główną funkcją jest bezpieczne przenoszenie obciążeń pionowych i poziomych na fundamenty, a następnie na podłoże gruntowe. Dodatkowo, konstrukcja musi zapewnić odpowiednią stateczność, czyli odporność na przewrócenie, oraz sztywność, czyli odporność na odkształcenia. Bez solidnego fundamentu i dobrze zaprojektowanego szkieletu, budynek po prostu nie będzie trwały ani bezpieczny.
Co to jest układ konstrukcyjny i dlaczego jego zrozumienie jest kluczowe przed budową?
Układ konstrukcyjny budynku to fundament bezpieczeństwa każdej budowli. Jak już wspomniałam, jest to starannie zaprojektowany i precyzyjnie połączony zespół elementów, które wspólnie odpowiadają za przenoszenie wszystkich obciążeń od ciężaru własnego konstrukcji, przez ciężar wyposażenia i ludzi, aż po siły zewnętrzne, takie jak wiatr czy obciążenie śniegiem bezpośrednio na grunt. Prawidłowe zaprojektowanie i wykonanie tego systemu jest absolutnie niezbędne dla zapewnienia długowieczności i bezpieczeństwa każdego obiektu budowlanego. To absolutna podstawa, na której opiera się cały budynek, a jej zaniedbanie może mieć katastrofalne skutki.
Kręgosłup Twojego domu: Jakie zadania spełnia konstrukcja nośna?
Konstrukcja nośna, czyli właśnie układ konstrukcyjny, pełni szereg kluczowych zadań, które można sprowadzić do kilku podstawowych funkcji. Po pierwsze, jest to przenoszenie obciążeń zarówno tych pionowych (ciężar własny, użytkowników, wyposażenia), jak i poziomych (wiatr, siły sejsmiczne, jeśli występują). Po drugie, zapewnia stateczność budynku, czyli jego odporność na przewrócenie lub przemieszczenie. Po trzecie, odpowiada za sztywność konstrukcji, czyli jej zdolność do zachowania pierwotnego kształtu i odporność na odkształcenia pod wpływem obciążeń. Wreszcie, wszystkie te elementy współpracują, aby zapewnić trwałość całej budowli przez wiele lat. Te zadania są realizowane dzięki harmonijnej współpracy wszystkich elementów konstrukcyjnych, od fundamentów po dach.

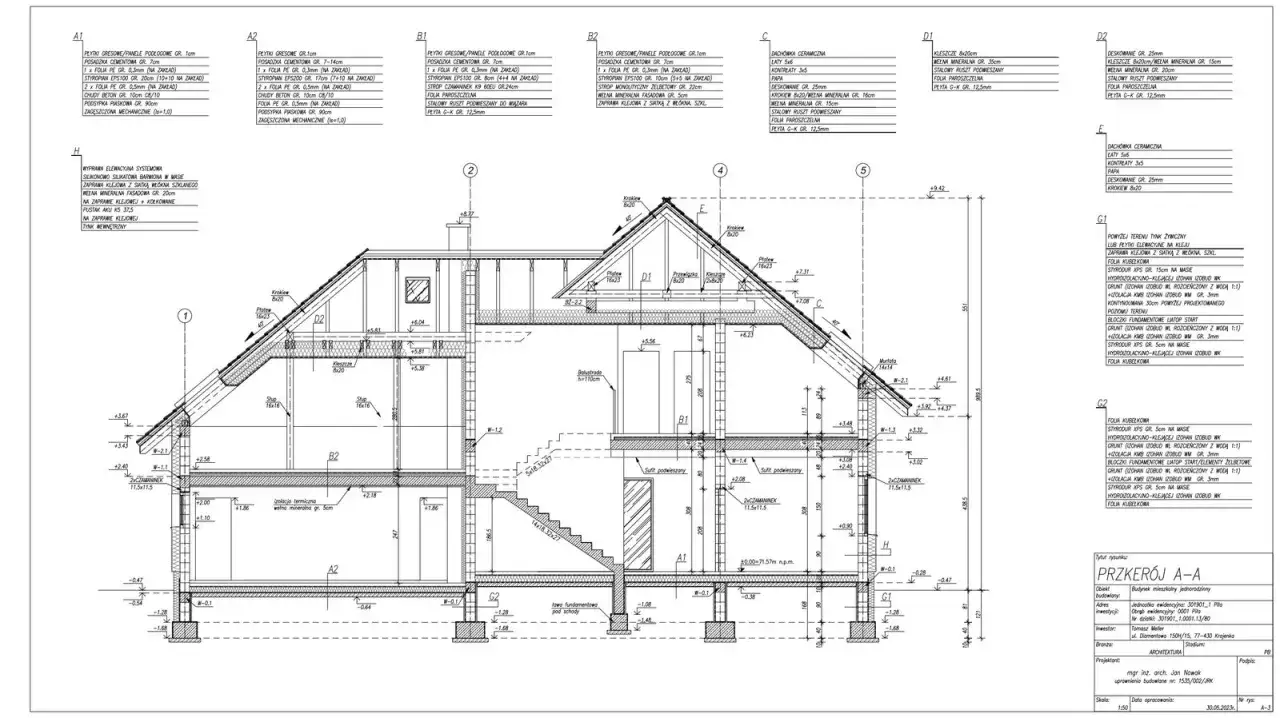

Anatomia budynku: Z jakich kluczowych elementów składa się każda konstrukcja?
Każdy układ konstrukcyjny, niezależnie od tego, czy jest to tradycyjny dom jednorodzinny, czy nowoczesny wieżowiec, opiera się na zestawie podstawowych elementów. Można je traktować jako swoistą "anatomię" budynku każdy z nich ma swoją specyficzną rolę, a ich wspólne działanie tworzy wytrzymałą i stabilną strukturę. Poniżej przedstawiam główne kategorie tych elementów, które stanowią szkielet każdej budowli.
Fundamenty: Niewidoczna podstawa bezpieczeństwa
Fundamenty to pierwsza i być może najważniejsza część konstrukcji, choć zazwyczaj niewidoczna po zakończeniu budowy. Ich kluczową rolą jest przenoszenie obciążeń z całej konstrukcji budynku na podłoże gruntowe. Muszą być one odpowiednio zaprojektowane i wykonane, aby zapewnić stabilność i bezpieczeństwo całej budowli. Ich kształt, wielkość i głębokość posadowienia zależą od wielu czynników, w tym od rodzaju gruntu, na którym budujemy, oraz od wielkości i przeznaczenia samego budynku. Niedostosowanie fundamentów do warunków gruntowych to prosta droga do problemów konstrukcyjnych.
Ściany nośne, słupy i filary: Pionowy trzon przenoszący obciążenia
Ściany nośne oraz słupy (zwane też filarami lub kolumnami) to pionowe elementy, które stanowią główny trzon konstrukcyjny budynku. Ich zasadnicza funkcja to przenoszenie obciążeń ze stropów, dachu i ewentualnych wyższych kondygnacji na fundamenty. W tradycyjnych układach ściennych dominują ściany nośne, które często stanowią również przegrody między pomieszczeniami. Natomiast w układach szkieletowych kluczową rolę odgrywają słupy, które przejmują większość obciążeń, a ściany pełnią funkcje osłonowe.
Stropy i podciągi: Poziome platformy życia i stabilności
Stropy to poziome elementy konstrukcyjne, które pełnią podwójną rolę: oddzielają poszczególne kondygnacje budynku, tworząc przestrzeń do życia i pracy, a jednocześnie przenoszą obciążenia z użytkowników, wyposażenia i warstw wykończeniowych na pionowe elementy nośne, takie jak ściany czy słupy. Belki i podciągi to elementy konstrukcyjne, które często współpracują ze stropami, wspierając je lub przenosząc większe obciążenia na mniejsze odległości. Zapewniają one dodatkową stabilność i integralność poziomych elementów budynku.

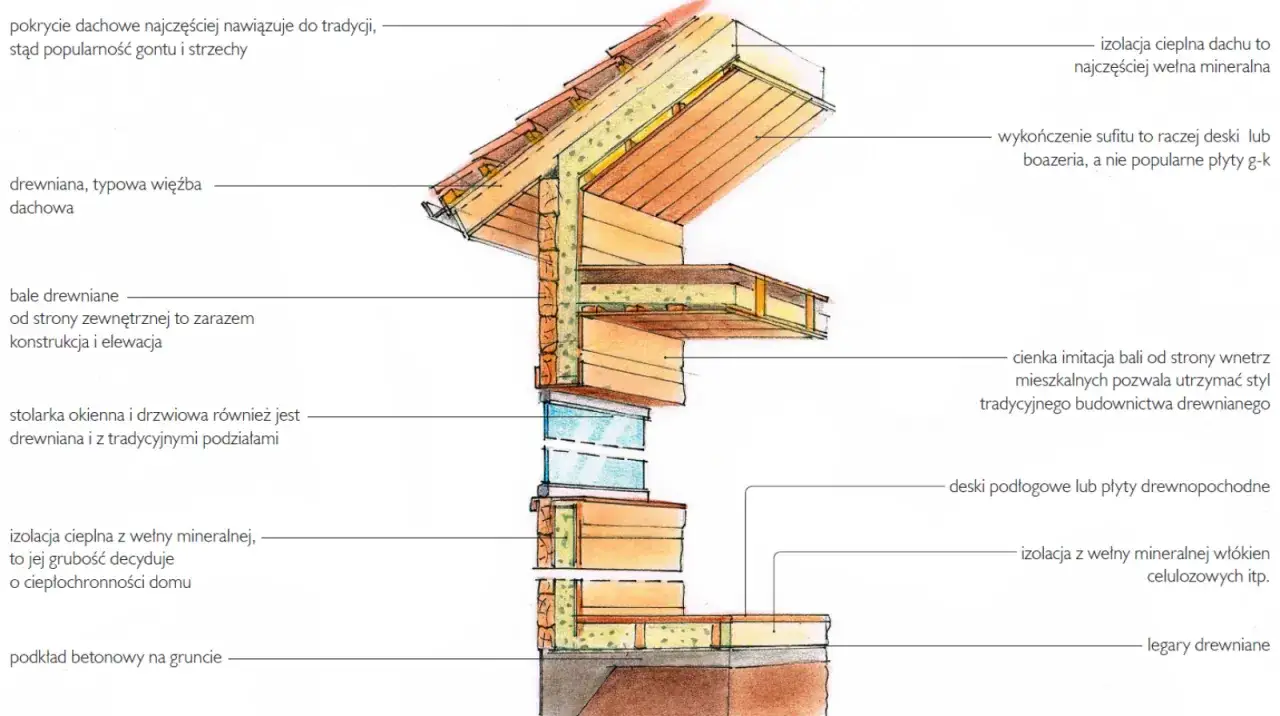

Więźba dachowa: Korona budynku chroniąca przed żywiołami
Więźba dachowa to konstrukcja, która stanowi "koronę" budynku i odgrywa kluczową rolę w jego ochronie przed czynnikami zewnętrznymi. Najczęściej wykonana jest z drewna, choć spotyka się również konstrukcje stalowe. Jej podstawowym zadaniem jest przenoszenie ciężaru pokrycia dachowego oraz obciążeń klimatycznych, takich jak śnieg czy wiatr, na pozostałe elementy konstrukcyjne, czyli ściany lub słupy. Dobrze zaprojektowana i wykonana więźba dachowa gwarantuje, że dach będzie spełniał swoją funkcję przez długie lata.
Przegląd układów konstrukcyjnych: Który z nich będzie fundamentem Twojego budynku?
W budownictwie stosuje się różne układy konstrukcyjne, które różnią się przede wszystkim sposobem rozmieszczenia pionowych elementów nośnych. Wybór konkretnego układu ma fundamentalne znaczenie nie tylko dla bezpieczeństwa i stabilności budynku, ale także dla jego funkcjonalności, estetyki i ostatecznych kosztów budowy. Zrozumienie różnic między nimi pozwoli podjąć świadomą decyzję. Poniżej przedstawiam najczęściej spotykane typy układów konstrukcyjnych.
Układ ścienny podłużny: Klasyka w budownictwie jednorodzinnym
W układzie podłużnym ściany nośne lub słupy rozmieszczone są równolegle do dłuższej osi budynku. Stropy opierają się na tych ścianach i rozpinają się w kierunku poprzecznym. Jest to bardzo popularne rozwiązanie, szczególnie w budownictwie jednorodzinnym, ze względu na jego prostotę i często ekonomiczność. Układ ten sprawdza się dobrze w prostokątnych budynkach, jednak może nieco ograniczać swobodę w aranżacji wnętrz w porównaniu do systemów szkieletowych, gdzie ściany działowe nie przenoszą obciążeń.
Układ ścienny poprzeczny: Większa swoboda w projektowaniu elewacji
W układzie poprzecznym ściany nośne lub słupy rozmieszczone są prostopadle do dłuższej osi budynku. Takie usytuowanie elementów nośnych pozwala na uzyskanie większych, otwartych przestrzeni wzdłuż dłuższej osi budynku, co daje dużą swobodę w projektowaniu wnętrz. Jednocześnie, układ ten umożliwia większą swobodę w kształtowaniu elewacji, pozwalając na tworzenie ciekawych rozwiązań architektonicznych. Jest to rozwiązanie często stosowane w budynkach, gdzie priorytetem jest otwarta przestrzeń.
Układ krzyżowy i mieszany: Rozwiązania dla maksymalnej sztywności
Układ krzyżowy charakteryzuje się tym, że ściany nośne pracują w obu kierunkach zarówno podłużnym, jak i poprzecznym. Taka konfiguracja zapewnia bardzo dużą sztywność przestrzenną całej konstrukcji, co jest szczególnie ważne w budynkach o złożonej bryle lub w rejonach o podwyższonym ryzyku sejsmicznym. Układ mieszany natomiast stanowi połączenie cech układu podłużnego i poprzecznego w jednym budynku, pozwalając na optymalne wykorzystanie zalet obu rozwiązań w zależności od potrzeb projektowych.

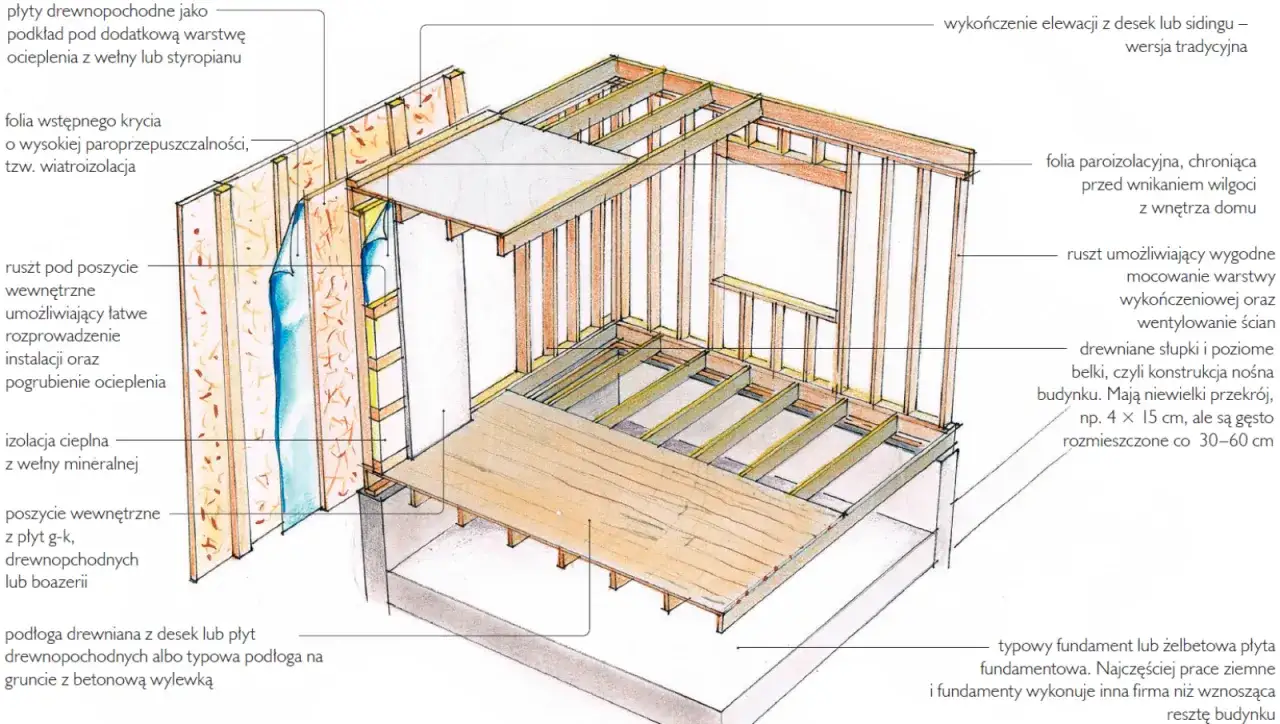

Układ szkieletowy (drewniany lub stalowy): Nowoczesność i elastyczność aranżacji wnętrz
Układ szkieletowy to rozwiązanie, w którym obciążenia przenoszone są przez szkielet złożony ze słupów i rygli (belek). Ściany w tym systemie pełnią głównie funkcję osłonową lub działową i nie przenoszą obciążeń konstrukcyjnych. Jest to system niezwykle elastyczny, oferujący ogromną swobodę w aranżacji wnętrz, ponieważ układ ścian wewnętrznych można modyfikować bez wpływu na stabilność konstrukcji. Szczególnie popularne są konstrukcje drewniane (tzw. szkielet kanadyjski lub amerykański), które cechują się szybkim tempem budowy i są coraz chętniej wybierane w Polsce.
Układ słupowo-płytowy: Minimalizm i otwarte przestrzenie w praktyce
Układ słupowo-płytowy jest specyficzną odmianą układu szkieletowego. W tym systemie strop, czyli płyta, opiera się bezpośrednio na słupach, często z wykorzystaniem specjalnych elementów, takich jak głowice słupów, które pomagają w równomiernym rozłożeniu sił. Zalety tego rozwiązania to przede wszystkim możliwość tworzenia bardzo otwartych, minimalistycznych przestrzeni bez konieczności stosowania dodatkowych belek i podciągów. Jest to rozwiązanie często spotykane w budownictwie biurowym, handlowym oraz wielorodzinnym.
Wybór układu konstrukcyjnego w praktyce: Na co zwrócić uwagę?
Teoretyczna wiedza o różnych układach konstrukcyjnych to dopiero początek. Przełożenie jej na praktyczne decyzje dotyczące budowy wymaga uwzględnienia wielu czynników. Wybór optymalnego rozwiązania to proces, który powinien być oparty na analizie konkretnych potrzeb, warunków i możliwości. W kolejnych podrozdziałach przyjrzymy się kluczowym aspektom, które należy wziąć pod uwagę.
Dom jednorodzinny: Jakie układy są najpopularniejsze w Polsce i dlaczego?
W polskim budownictwie jednorodzinnym od lat dominuje tradycyjny, ścienny układ konstrukcyjny, realizowany najczęściej w technologii murowanej. Obejmuje on układy podłużne, poprzeczne lub mieszane, z wykorzystaniem materiałów takich jak beton komórkowy, ceramika poryzowana czy silikaty. Jest to rozwiązanie ugruntowane przez tradycję, dostępność materiałów i wykwalifikowanych wykonawców, a także często postrzegane jako bardziej "solidne". Niemniej jednak, obserwujemy rosnącą popularność konstrukcji szkieletowych, głównie drewnianych, które przyciągają inwestorów szybkością budowy i elastycznością aranżacji. Według inzynieria.com, rośnie popularność szkieletowych układów konstrukcyjnych, co świadczy o zmianach na rynku.
Wpływ działki i warunków gruntowych na decyzję o konstrukcji
Kształt i wielkość działki, a także jej ukształtowanie terenu, mogą mieć znaczący wpływ na wybór układu konstrukcyjnego. Na przykład, wąska i długa działka może naturalnie skłaniać ku układowi podłużnemu. Równie istotne są warunki gruntowe. Nośność gruntu, jego stabilność, obecność wód gruntowych wszystko to determinuje rodzaj i głębokość fundamentów, a pośrednio może wpływać na wybór całego systemu konstrukcyjnego. Dlatego tak ważne jest przeprowadzenie dokładnych badań geotechnicznych przed rozpoczęciem projektowania.
Konstrukcja a koszty: Który układ jest najbardziej ekonomiczny?
Kwestia kosztów jest zawsze kluczowa. Choć na pierwszy rzut oka niektóre systemy mogą wydawać się droższe w budowie, warto spojrzeć na to z szerszej perspektywy. Na przykład, szybsza budowa konstrukcji szkieletowej może przynieść oszczędności związane z krótszym okresem najmu sprzętu czy mniejszymi kosztami robocizny. "Ekonomiczny" nie zawsze oznacza "najtańszy w budowie", ale raczej "optymalny pod względem stosunku ceny do wartości, funkcjonalności i trwałości". Należy rozważyć koszty materiałów, robocizny, czasu budowy oraz potencjalnych kosztów eksploatacji.
Przyszłe zmiany i modernizacje: Który system daje największą elastyczność?
Wybór układu konstrukcyjnego może mieć również wpływ na możliwość przyszłych zmian w budynku. Jeśli planujesz w przyszłości rozbudowę, adaptację poddasza lub po prostu chcesz mieć swobodę w modyfikowaniu układu pomieszczeń, system szkieletowy będzie zazwyczaj najlepszym wyborem. W tym systemie ściany wewnętrzne nie przenoszą obciążeń, co ułatwia ich przesuwanie lub usuwanie. Tradycyjne układy ścienne są bardziej restrykcyjne wyburzenie lub naruszenie ściany nośnej wymaga skomplikowanych zabiegów konstrukcyjnych i jest znacznie trudniejsze.
Najczęstsze błędy i mity dotyczące konstrukcji budynku: Jak ich uniknąć?
Niestety, w dziedzinie budownictwa krąży wiele mitów, a niewiedza lub lekceważenie podstawowych zasad konstrukcyjnych może prowadzić do bardzo poważnych i kosztownych błędów. Celem tej sekcji jest rozwianie najpopularniejszych nieporozumień i podkreślenie, na co należy zwrócić szczególną uwagę, aby zapewnić bezpieczeństwo i trwałość naszej budowli.
Czy każdą ścianę można wyburzyć? Różnica między ścianą nośną a działową
To jedno z najczęstszych i najbardziej niebezpiecznych nieporozumień. Ściana nośna jest integralną częścią układu konstrukcyjnego budynku przenosi obciążenia z góry na dół. Jej usunięcie lub naruszenie bez odpowiedniego wzmocnienia może doprowadzić do osłabienia całej konstrukcji, a nawet do jej zawalenia. Z kolei ściana działowa pełni jedynie funkcję przegrody oddzielającej pomieszczenia i nie przenosi obciążeń konstrukcyjnych. Jej modyfikacja lub usunięcie jest zazwyczaj znacznie prostsze. Rozpoznanie ściany nośnej jest kluczowe zazwyczaj jest grubsza, wykonana z mocniejszych materiałów i znajduje się w kluczowych miejscach konstrukcji, co powinno być zaznaczone w projekcie budowlanym.
Oszczędności na konstrukcji: Dlaczego to najgorszy z możliwych pomysłów?
Pokusa oszczędzania na materiałach konstrukcyjnych, zmniejszania przekrojów elementów nośnych czy rezygnacji z profesjonalnego nadzoru jest duża, ale jest to złudna oszczędność. Stosowanie materiałów niższej jakości, zmniejszanie ilości betonu czy stali, czy ignorowanie zaleceń projektowych może prowadzić do pęknięć, deformacji, a w skrajnych przypadkach nawet do katastrofy budowlanej. Koszty naprawy lub odbudowy takiego budynku wielokrotnie przewyższają pierwotne "oszczędności", nie wspominając o ryzyku dla życia i zdrowia.
Przeczytaj również: Ile budynek od granicy? Oto kluczowe przepisy, które musisz znać
Rola architekta i konstruktora: Dlaczego ich współpraca jest gwarancją sukcesu?
Sukces każdej budowy opiera się na ścisłej współpracy architekta i konstruktora. Architekt odpowiada za funkcjonalność, estetykę i zgodność projektu z przepisami, podczas gdy konstruktor zapewnia bezpieczeństwo techniczne i wykonalność obiektu. Architekt tworzy wizję, a konstruktor przekłada ją na bezpieczną, stabilną i trwałą formę. Ich synergia jest gwarancją, że budynek będzie nie tylko piękny i wygodny, ale przede wszystkim bezpieczny dla użytkowników przez długie lata.
